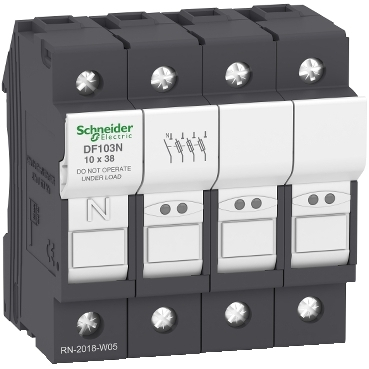

Separator cu fuzibil 3P+N 32A 10X38mm Schneider DF103N

• Tip produs: Suport de siguranțe

• Configurație poli: 3P + N (pol neutru blocabil)

• Dimensiune siguranță: 10 × 38 mm

• Tip siguranță compatibilă: aM, gG

• Compatibilitate: cartușe de siguranță DF2CA, DF2CN

• Control: comutare blocabilă cu lacăt

Performanțe electrice

• Tensiune nominală de utilizare (Ue): 690 V c.a. / 690 V c.c.

• Curent nominal (Ie): 32 A

• Tensiune de izolație (Ui): 1000 V c.a.

• Tensiune de ținere la impuls (Uimp): 6 kV

• Categorie de utilizare: AC-20B / DC-20B

• Putere disipată: max. 3 W (prin siguranță)

• Rezistență la scurtcircuit: 120 kA la 400 V

Montaj și conexiuni

• Tip montaj: șină DIN simetrică 35 mm

• Poziție de montaj: verticală (±23°)

• Conexiuni:

  • conductori rigizi: 1–16 mm² (1 cablu), 1–6 mm² (2 cabluri)

  • conductori flexibili: 1–16 mm² (1 cablu), 1–6 mm² (2 cabluri), cu sau fără ferulă

• Cuplu de strângere: 2 N·m (șurubelniță PZ2 sau plată 5,5 mm)

Dimensiuni și greutate

• Înălțime: 79,5 mm

• Lățime: 35 mm

• Adâncime: 61 mm

• Greutate: 0,087 kg

• Ambalare: set de 6 bucăți

Condiții de utilizare

• Temperatură de operare: -40…+70 °C (cu derating peste 20 °C)

• Temperatură de depozitare: -40…+70 °C

• Altitudine maximă: 2000 m

• Grad de protecție: IP20

• Grad de poluare: 3

• Rezistență la foc: 960 °C (IEC 60695-2-1)

Standarde și certificări

• Standarde: SR EN 60947-3, EN/IEC 60269-2, UL 4248-1, CSA C22.2 No 4248-1, EN 45545-2 R22 HL2

• Certificări: IEC, UL, CSA, CCC, EAC, DNV-GL

Garanție

• 18 luni

  Fisa tehnica: https://www.electrice-online.ro/domains/electrice-online.ro/files/files/schneider-electric-suport-fuzibil-separator-cu-fuzibil-df103n-2817.pdf
